如何使用摇臂钻床攻螺纹? 1、装卡工件必须牢固可靠,钻攻通螺孔时,应事先在底面垫上垫块。 2、应根据工作材料和选用的丝攻直径,按主轴箱上的调整圆盘表求出主轴每转的进给量。 3、攻丝时用操纵可逆结合子,使主轴正反转,但必须注意将手柄放在固定槽中。 4、直径小的螺

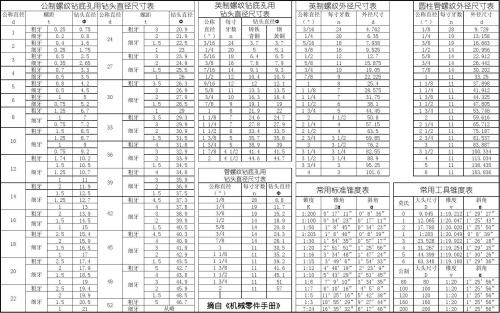

怎样钻螺纹孔 线底经纱=线大经纱节距+修正值如M12公制粗线,节距为1.75,底孔直径为12-1.75=10.25,然后加修正值 这里的校正值根据不同的材料选择,通常在0.05和0.25之间。材料的塑性越好,数值越大,材料越软,数值越小。例如,铸铝上部攻丝,钻头的直径为4.917毫米 6mm抽头 数据扩展:攻螺纹时,丝锥对金属层有很强的挤压作用,使攻螺纹的直径小于底孔的直径。因此,攻丝前底孔的直径应该稍大于螺纹的直径。 M6的小直径是4.917毫米 如果钢和塑性较大的材料的底孔直径为5毫米,则更好。例如,铸造时,钻孔攻丝M10螺纹,并使用φ8,35钻头作为底孔!井底有一个计算公式:井底=大直径螺距x 1.1,如攻m10螺纹,井底= 10-1.5 x 1.1 = 10-1.65 = 8.35(毫米)。该公式由公制螺纹标准(GB192-81)制定:内螺纹直径=螺距的公称直径x 1,0825。实际上,通常取1,08,钻M10螺纹孔需要在攻丝前预先钻一个直径为8.5毫米的孔;对于M10螺纹孔,攻丝前钻一个10.25毫米的底孔,然后攻丝M12。 在国家标准中,第一系列的螺纹尺寸为M10和M12,因此8.5应对应M10螺纹。 检查下面的螺纹、螺距和底径表,M12对应的底孔为10.25毫米 ,根据节距、工件材料来确定钻孔尺寸 M10X1孔径9.1 M10X1.5孔径8.6
