螺纹退刀槽的作用 螺纹退刀槽的作用:为了在加工螺纹时便于退刀,且在装配时与相邻零件保证靠紧,在台肩处应加工出退刀槽。 有没有退刀槽是根据螺纹的用途而定的,不是说都必须要有退刀槽,比如说双头螺栓,就不用要退刀槽。 扩展资料: 与砂轮越程槽 越程槽——磨

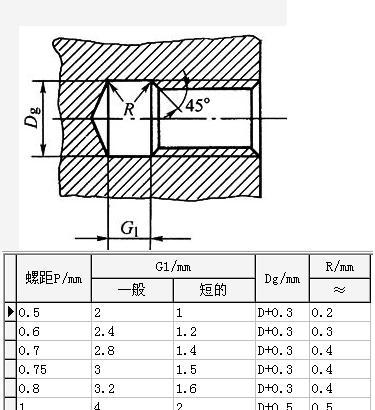

退刀槽的作用 退刀槽,是在待加工表面的根部(底部)加工一个大于最大切削深度的凹槽 其功能如下:1 .缩回加工工具方便,易于理解;2.它可以防止相位耦合部件(与相位部件匹配)的接触面相互干扰。 如果外螺纹用退刀槽切割,但带内螺纹的零件直接拧到外螺纹退刀槽或超程槽的根部:为了便于加工过程中的退刀,并确保装配过程中与相邻零件紧密接触,肩部应加工成退刀槽或超程槽 退刀槽通常用于螺纹末端或轴肩,以便于加工。 超程槽用于磨削需要砂轮的地方,并用作砂轮的“避空空间”。 如果轴在图形上水平绘制 那么退刀槽显然垂直于轴。沿着退刀槽的宽度,引出两条具有尺寸的细线(细线当然是垂直的,并且与退刀槽是相同的直线,但是退刀槽是粗直线)。然后,在细线上标记尺寸线(垂直于细线并与之相交)。尺寸线当然有两条螺纹。在线程处理结束时,通常有两种形式,一种是线程结束,另一种是线程退刀槽 线退刀槽的功能是为切线器留出“出口空间”。 因此,对于内螺纹(螺纹孔),[/k0/]的直径(或深度)略大于螺纹的大直径(0.5毫米)。对于外螺纹,退刀槽直径,简单地根据经验:螺纹退刀槽直径:外螺纹底部直径减去约0.5节距,内螺纹大直径加上约0.5节距,螺纹退刀槽凹槽宽度:约2-3节距(内螺纹可能稍大) 确保正确、合理、简便
